0插口16x显卡转接线全方位解析 横放竖放改装与网络播放器应用指南

一、什么是0插口16x显卡转接线？

在电脑硬件改装和特殊装机场景中，0插口16x显卡转接线（也称PCIe x16转接线、显卡延长线）是一种将主板上的PCIe x16插槽信号引出，通过柔性排线或PCB转接板连接显卡的转接设备。所谓“0插口”，通常指转接线一端不直接占用主板插槽厚度，而是通过延长线连接，方便显卡安装在机箱的不同位置。

这种转接线核心作用是解决空间限制问题，让显卡可以横放、竖放，甚至安装在机箱外部。

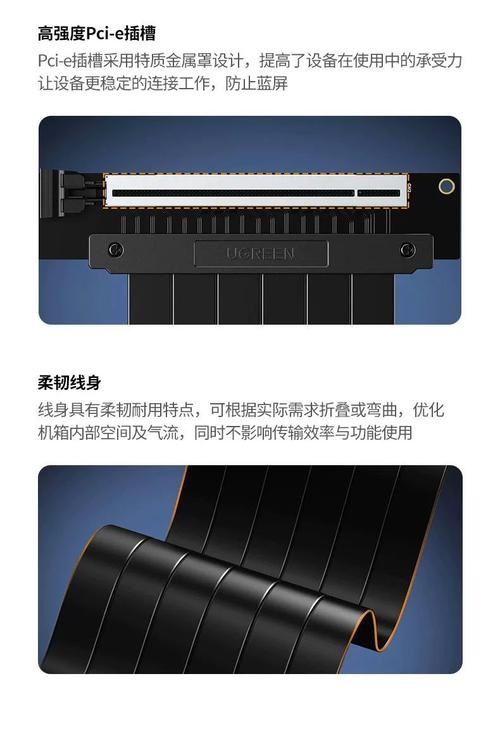

二、常见类型：横放与竖放转接卡

根据显卡安装方向，可分为：

1. 横放转接卡：显卡与主板平行，通常需要PCIe x16延长线（软排线）或带PCB板的转向卡。适合标准ATX机箱内部空间不足、需要把显卡移到远离CPU的位置。
2. 竖放转接卡：显卡垂直于主板安装，多用于展示显卡外观或避免大型风冷/水冷遮挡。常见于联动竖装支架+PCIe x16延长线组合。

转接线质量关键看：排线屏蔽、长度（一般15cm、20cm、30cm）、是否支持PCIe 4.0/3.0。注意：过长或劣质线会导致信号衰减，出现降速、黑屏、驱动丢失。

三、在网络播放器中的应用

网络播放器（如NVR、工控机、媒体服务器、瘦客户机）常需要多屏输出或加装独立显卡。但这些设备通常只有半高或特殊尺寸的PCIe插槽，甚至早期主板仅有PCIe x1/x4。此时0插口16x转接线可以：

• 将x16显卡接到x1或x4插槽上（注意：只能跑x1/x4速率，但可正常点亮输出）
• 通过延长线把显卡外置到机箱外壳上，方便多HDMI/DP输出给多个显示屏
• 适用于网络播放器做视频墙、转码、多路监控解码

注意：需确认播放器是否支持独显、是否需要外接供电。部分低功耗GT 1030、RX 6400可无需外接供电直接工作。

四、安装与选购要点

1. 接口匹配

• 主板端：PCIe x16（也兼容x8/x4/x1插槽），分1080°弯头、90度左/右转
• 显卡端：标准PCIe x16金手指插座
• 供电：部分转接线带大4pin或SATA辅助供电，增强信号稳定

2. 横放竖放注意

• 必须固定显卡，避免排线受力
• 选择带金属屏蔽层的排线
• 如需固定在竖装支架，使用配套螺丝

3. 传输标准

| 版本 | 带宽 | 适用 |
|------|------|------|
| PCIe 3.0 x16 | 约16GB/s | 主流够用 |
| PCIe 4.0 x16 | 约32GB/s | 新显卡/高帧率推荐 |
| 转接后 | 需BIOS降速可能 | 老主板优先选3.0线 |

4. 兼容性问题

• 部分主板BIOS需设置PCIE插槽速率从Auto改为Gen3
• 网络播放器系统若无独显驱动会黑屏
• 转接线本身不改变显卡带宽潜力，插x1只能跑x1

五、

0插口16x显卡转接线为显卡横放、竖放改装及网络播放器扩展显示输出提供了灵活方案。选购时认准屏蔽好、长度合适、支持所需PCIe版本的产品。无论你是想竖装展示旗舰显卡，还是给老旧网络播放器加装独显解多路视频，一根质量靠谱的转接线就能轻松实现。务必注意原插槽速率、视频线材松动导致的黑屏花屏，安装后先裸机测试再装入机箱。
